Chapter 8 File system

文件系统用于管理和存储数据，支持在用户和应用程序之间分享数据。

文件系统通常会碰到以下几种挑战：

需要一种存储在磁盘上的数据结构来描述文件目录树，记录磁盘块与文件内容的关系，以及磁盘空闲块的位置。
文件系统必须支持崩溃恢复，即当因电源等问题出现崩溃后，文件系统能够在重启后正常工作。这其中的挑战在于，崩溃可能发生在一系列更新中间，导致文件系统的数据结构不完整或不合法。
多进程并发读写的问题。
由于读写磁盘总是要比读写内存慢，所以文件系统一般需要在内存中维护一个活动块的缓存。

Overview

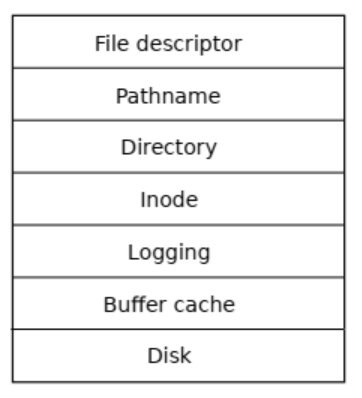

xv6 的文件系统实现由以下 7 层组成。

其中，每层的功能分工如下：

Disk 层在 virtio hard drive 上读写块数据
buffer cache 层对磁盘块建立缓存，并对所有访问磁盘的操作进行同步，保证在任意时刻仅有一个内核进程能修改某一个特定块的数据
logging 层为更高的层级提供对一组 update 打包成一个 transaction 的功能，保证所有的操作都是原子化的，防止崩溃引发问题
inode 层为每一个文件提供了独有的 inode number 以及保存文件数据的若干块位置
directory 层将每一个文件夹组织成一个特殊的 inode，由若干条目组成，每一个条目包括一个 i-number 和文件的名字
pathname 层将文件夹组织为层级结构，并通过递归的方式来索引路径
file descriptor 层将若干 unix 资源（如管道 pipe, device 设备）在文件系统上抽象。

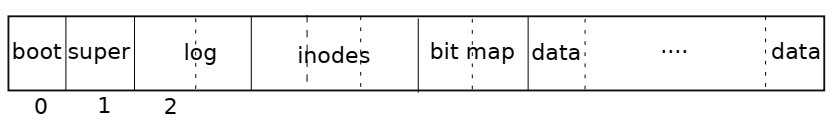

xv6 的文件系统将磁盘分成了下面几个部分，划分的最小单位为块 block。

block0 通常用于启动操作系统，文件系统不会使用这部分的数据。
block1 被称为 superblock，存储文件系统的元数据 metadata ，包括块的大小、数据块的个数、inode 的个数，log 中块的数量。这部分还包括一个被称为 mkfs 的程序，用于构建一个初始的文件系统。
bit map 标记后面的每一个 data block 是否已经被占用。

Buffer cache layer

这一层要做的工作有两个：其一是同步对磁盘块的访问，保证内存中每个块的拷贝都是唯一的，并且一次只能有一个内核进程访问这个拷贝；其二是将频繁访问的块缓存到内存中。
buffer cache 提供的最主要的两个接口是 bread 和 bwrite，前者持有一个包括若干块的拷贝的 buf，可以在内存中读写；后者将合适的被修改的块写回到磁盘上。当内核使用完一个 buffer 后，必须显式的通过 brelse 来释放。buffer cache 对每一个 buf 都维护了一个 sleep lock 以保证访问的互斥性。
buffer cache 中 buffer 的数量是有限的，这意味着如果文件系统要求一个当前不在缓冲区内的块时，它必须选择回收一个当前持有着另一个块的 buffer。xv6 使用的调度算法是 LRU(least recently used)。
在实现上，buffer cache 基于一个双向链表，

Logging layer

这一层主要用于解决崩溃恢复的问题。xv6 使用了一种简单的日志 log 的形式，即 xv6 的系统调用不会直接操作磁盘上的文件系统数据结构，而是将它想要执行的操作描述在 log 中；操作系统将所有需要做的事情全部记录好之后，它再写入一个特殊的 commit 表明 log 中已经包括了完整的操作步骤。然后，才会将数据修改进相关的结构中。当所有的写都完成后，log 会被清空，以等待进行下一次的操作。
如果系统崩溃发生，重启后，文件系统会运行恢复程序。恢复程序首先检查 log。如果 log 是完整的，那么就执行其中的操作；否则是不完整的，那么就忽略其中的任何内容。当需要的操作执行完后，恢复程序清空 log，然后交回控制流。

Log design

log 在磁盘中的位置是固定的，它一般由一个 header block 和一系列 logged blocks 组成。header block 包括一个指明每一个 logged blocks 的数组，以及包括的 logged blocks 的数量 count，这个数量如果是 0 则说明这个 log 中没有需要操作的动作，否则就表明有一个完整的操作序列。xv6 保证只有在将所有动作写入 log 后才会更新 count 的值，以确保恢复的原子性。
为了同时满足多个进程对文件系统的读写，log 系统可以将来自不同进程的磁盘操作聚合，这意味着一次 commit 可能包括若干个 system call。同时，为防止同一个 system call 的操作被拆分到多个 commit 中，log 系统仅在当前没有 system call 的时候才进行 commit 。
将多个 transaction 打包一起 commit 的方法即是 group commit 。这一方法能有效降低读写花费，因为一些固定的时间消耗被均摊给每一个原来的 transaction 了。
xv6 中 log 的大小是有限的，这意味着系统调用操作使用的空间不能超过提供的 log 的大小。有两种情况可能会涉及到对大量块的写，一种是大文件的写操作，另一种是 unlink 操作。对于前者，xv6 的 write 系统调用会将大文件的写拆分成几个小的写操作，以适应 log 的大小限制；对于后者，对一个大文件进行 unlink 操作可能会涉及到修改许多的 bitmap 和一个 inode，不过由于 xv6 的设计中只有一个 bitmap 块，所以一般这不会成为问题。

Block allocator

文件和目录结构都是存储在磁盘块中的，为此我们也需要一个用于分配和管理块的 block allocator。
xv6 的 block allocator 在磁盘上管理着一个标记是否空闲的 bitmap。mkfs 程序就是初始化其中与预先需要使用到的 block0, block1, log, inode,bitmap 等相关的块的信息。
这一结构提供了两个函数 balloc 和 bfree 用于分配和回收块。为防止出现竞争情况，任意时刻仅允许最多一个进程使用 bitmap，但是由于 buffer cache 已经保证了这一点，所以这里并不需要加锁保护。

Inode layer

在 xv6 的语境中，inode 有两个意思。一是指磁盘上的包含一个文件的大小以及数据块信息的编号 on-disk inode，二是指前一结构在内存中的拷贝以及内核所需要的其它信息。
对于 on-disk inode，一般会包装成磁盘上连续的 inode blocks。每一个 inode 大小是固定的，并且有一个唯一的 i-number 来标记。这一结构在 struct dinode 中定义，其中的 type 指明这个 inode 是文件 file、目录 directory 还是特殊文件（比如设备 device）。当 type 为 0 时说明这个 inode 为空。nlink 记录这个 inode 被多少目录项引用，以便于判断这个 inode 以及其关联的文件数据块是否可以被释放。size 记录这个文件中包含的内容的大小。addr 记录包含文件内容的块的编号。
内核会将活跃的 inode 保留在内存中，结构 struct inode 是上文所述 dinode 在内存中的拷贝。当且仅当有 C 指针引用了某个 inode 时，内核才会将 inode 保存在内存中。一旦引用数为 0 ，内核就会将其从内存中清理出去。使用 iget 和 iput 两个函数来维护指针对 inode 引用的计数。iget 返回一个 inode 指针，并且保证在执行相关的 iput 之前，这一指针始终是合法的。任何代码都可以同时合法地访问 iget 返回地这一 inode 指针，所以可能同时有多个指针指向同一个 inode。 iget 返回的指针可能并不包含有效内容（ valid==0），所以需要用ilock从磁盘中读取内容。一个典型的调用过程如下：

ip = iget(dev, inum);
ilock(ip);
...examine and modify ip->xxx
iunlock(ip);
iput(ip);

inode cache 的主要工作是将不同进程对 inode 的访问同步，cache 功能反而是排在其后的。值得指出的是，inode cache 是直写 write-through 的，即任何时刻 inode cache 中的内容被修改都会立刻通过 iupdate 写入到磁盘中。

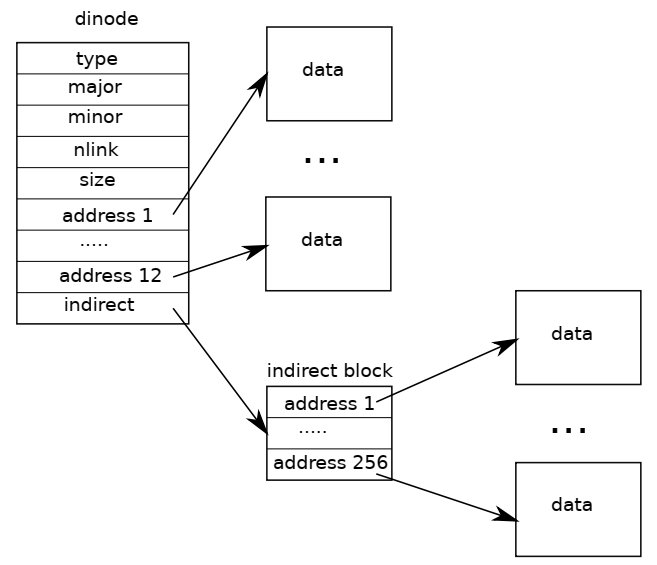

dinode 结构中，对文件块的存储如下：

其中在 inode 本结构体中就存储了 NDIRECT 块数据的地址，这部分被称为 direct block；剩下的通过 indirect 连接到一个外部块，这个块中能够存储 256 个数据块的地址，这部分被称为 indirect block。bmap() 函数为操作这些块提供了一个更高层的抽象，它负责获取 inode 中第 n 块的地址：当 $bn < N D I RECT$ 时，直接返回 ip->addr[bn]，若不存在则使用 balloc 分配一个；否则就通过间接查询的方式跳转到 indirect block 查询。

Directory layer

在内部实现上，一个目录 directory 与文件是相似的，它的 inode type 是 T_DIR，它的数据则是若干目录条目 directory entries。每一个条目都是一个 struct dirent，其中包括文件名和 inode 编号

File descriptor layer

unix 标准的一大特征是，大部分的 unix 资源都是用文件表示的，filee descriptor layer 是实现这一功能的主要 layer。xv6 为每一个进程准备了独有的已打开文件的表格，或者说文件描述符表。这些内容保存在 struct file 中，每一次调用 open 时就会创建一个新的结构。如果有多个进程同时独立地打开同一个文件，就会创建不同的独立的实例，每一个都拥有独立的读写偏移。另一方面，一个单独的 open file（即同一个 struct file）可以出现在一个或多个进程的文件表中多次（如使用 dup，或者 fork 出子进程共享）。文件可以被打开为读、写或同时读写，这一标记由 readable 和 writeable 维护。
系统中所有被打开的文件都会在全局文件描述符表 ftable 中标记。

Real world

现代操作系统的 buffer cache 比 xv6 中更加复杂，但提供的也是同样了两个功能：访问同步和缓存 cache。xv6 的 buffer cache 使用了简单的 LRU 替换规则，真实世界的操作系统通常则会使用更复杂的调度方式，以获得更好的效率和公平性。
xv6 的 logging 系统也是低效的，比如它不能在有 system call 的同时进行 commit，另外需要对整个块进行 log （即使只有少量 bit 被修改了）。现代操作系统在这些方面都有所改进。
log 系统并不是让系统支持错误恢复的唯一方式。早期的文件系统使用了线性扫描的方式（比如 unix 中的 fsck 程序），在重启的时候扫描所有的文件、目录和 block, inode 的空闲链表，发现任何不一致的地方，然后尝试进行修复。这一方法的问题在于，扫描较大的文件需要花费大量时间，并且不是所有的问题都能得到修复。与之相比，使用 log 的方式进行系统恢复速度更快，而且由于保证了操作的原子性，错误一般都是可以修复的。
xv6 对于磁盘错误的处理很简单，如果磁盘出现错误，xv6 会直接进入 panic。现代操作系统会更精细地实现这一部分，以保证当磁盘失效的时候，系统的其它部分仍然能正常使用。
xv6 的文件系统仅能在单磁盘上操作，并且要求其容量不能发生变化。现代操作系统在这一方面也做了很多改进，比如使用 RAID 技术，或者支持文件系统的扩容或缩减。这是使用固定大小 inode 的 xv6 不能做到的。
xv6 的文件系统还缺少很多现代操作系统文件系统的特性，比如快照 snapshot 和增量式备份 incremental backup。
