第5章 大而快：层次化存储

局部性原理：时间局部性（某个最近访问的数据项可能在不久的将来被再次访问），空间局部性（某个最近访问的数据项地址相邻的数据项可能也很快会被访问）。
层次化存储对局部性的利用：将最近访问过的数据留在离处理器更近的存储层次中（时间局部性），将包含多个连续字的数据块移动到更上层存储（空间局部性）。

需要关注的参数：命中率（失效率），命中时间，失效损失。

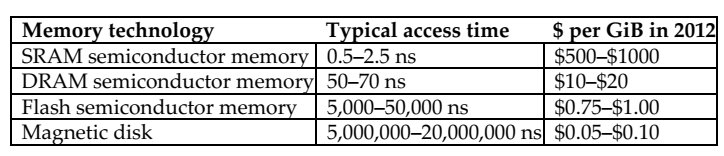

存储技术

SRAM：通常有一个读写端口，对任意位置的数据访问时间固定，但读写操作的访问时间不同。不需要刷新电路，在待机模式下，只需要最小的功率来保持电荷。今天，所有的高速缓存都集中到了处理器芯片上（不再需要独立的 SRAM 芯片）。
DRAM：使用电容保存电荷以保存数据。使用单个晶体管来访问、读取、改写电荷。必须进行周期性的刷新（电荷可以保持几微秒）。DRAM 使用两级译码电路，可以使用一个读周期紧跟一个写周期的方式一次性完成整行刷新。行的结构有利于 DRAM 改善性能。DRAM 中缓存行的数据以便重复访问。
SDRAM：同步 DRAM，添加时钟以消除内存和处理器之间的同步问题。其中速度最快的为双倍数据传输率 DDR SDRAM，使用时钟的上升沿和下降沿进行数据传输。
闪存：电可擦除的可编程只读存储器 EEPROM。写操作会对器件本身产生磨损。
磁盘：由盘片组成，使用可移动的转臂读写信息。

Cache

使用组相联结构来降低 cache 失效率，使用多级 cache 结构来降低失效代价。

在多级 Cache 的设计中，每一级 cache 的设计考虑明显不同。特别地，在两级 cache 中，其一级 cache 关注命中时间的最小化（以提高工作频率，或关注流水级数的减少），另一级则关注失效率（以降低长访问延迟带来的失效代价）。
一级 cache 会使用较小的块容量，以配合较小的 cache 容量，降低失效代价。而二级 cache 会有更大的 cache 容量（因为其访问时间并没有那么关键），同时也会使用更大的数据块和更高的相联度。

许多软件优化技术通过重用 cache 中的数据来大幅度提升处理器性能，通过改善程序的时间局部性来降低失效率。

处理数组通常讲数组元素按照访问顺序存放在存储器中，以获得性能上的提升。但若同时需要按行和按列访问数组，则需要分块算法对子矩阵（或数据块）来进行操作。这一算法的核心思想是，在替换之前对已经在 cache 中的数据进行尽可能多的访问（提高程序的时间局部性以减少 cache 失效）。
分块思想不仅可以减少 cache 的失效次数，还能协助寄存器分配（采用较少规模的数据块，可以将数据块保存在寄存器中，降低程序访问存储的次数，进一步提升性能）。

可靠的存储器层次

增加可靠性的最好办法是冗余。

可靠性：一个系统能够持续提供用户需求的服务的度量（从参考时刻到失效时刻的时间间隔）。常见的度量方法是平均无故障时间 MTTF。另一个术语是年度失效率 AFR，给定 MTTF 一年内预期的器件失效百分比。
服务中断则使用平均修复时间 MTTR 来衡量。平均失效间隔时间 MTBF=MTTF+MTTR。
可用性：系统正常工作时间在两次服务中断间隔时间中所占的比例 $\frac{MTTF}{MTTF+MTTR}$。
可靠性和可用性是可量化的。
术语故障用来指称器件的失效。

提高 MTTF 的方法：

1. 故障避免技术：合理构建系统来避免故障的出现。
2. 故障容忍技术：使用冗余技术（即使出现故障也能按照需求服务）。
3. 故障预测技术：预测故障的出现和构建，从而允许在器件故障之前进行替换。

汉明编码：纠正 1 位错，检测 2 位错。
汉明距离：两个等长的二进制数对应位置不同的位的数量。

在大型系统中，出现多位错的情况与整个内存芯片出错的情况联系很大。许多公司引入了类似磁盘 RAID 的方式，将数据和校验码分散开，这样当一个内存芯片全部出错时，可以通过其它内存芯片对丢失的内容进行重建。
在网络系统中，可能出现突发性错误，其解决办法是使用循环冗余校验。

虚拟机

虚拟机受到关注：隔离和安全性，标准操作系统在安全性和可靠性方面存在缺陷，共享计算（特别是云计算），处理器速度提升使得虚拟机的开销变得可以接受。

虚拟机在二进制指令系统体系结构 ISA 的层次上提供一个完整的系统及环境。
支持虚拟机的软件：虚拟机监视器 VMM。VMM 能够管理软件（提供一个可以运行整个软件堆的抽象），管理硬件（独立运行的服务器共享硬件资源，或将正在运行的 VM 迁移到另外的计算机上以满足负载均衡或硬件故障修复的需求）。

允许虚拟机直接在硬件上运行的 ISA 被称为可虚拟化的，如 IBM 370 和 RISC-V，不包括 x86 和大多数 RISC 架构（如 ARMv7 和 MIPS）。

历史上，IBM 大型机硬件和 VMM 采用如下方法提高虚拟机的性能：

1. 降低处理器虚拟化的开销。
2. 降低由虚拟化引起的中断开销。
3. 将中断交给响应的 VM 而不调用 VMM，从而降低中断开销。

在用户模式下，RISC-V 可以使所有特权指令内陷，因此支持传统虚拟化，其中客户操作系统以用户模式运行，VMM 以管理模式运行。

虚拟存储

虚拟存储：cache 对主存的加速，主存对磁盘的加速。
主要动机：允许在多个程序之间高效安全地共享内存（主要），消除小而受限的主存容量对程序设计造成的影响。

缺页失效的高成本是许多设计选择虚拟存储系统的原因，并导致了设计虚拟存储系统时的几个关键决策：

1. 页应该足够大以分摊长访问时间。
2. 尽量设计能降低缺页失效率的组织结构。使用的主要技术是允许存储中的页以全相联的方式放置。
3. 缺页失效可由软件处理。一来可以降低开销（与磁盘访问时间相比），二来可以使用算法来选择如何放置页面。
4. 写穿透策略对虚拟存储不合适（写入时间过长），故虚拟存储系统通常采用写回策略。

另外还有一种段式存储，是可变长度的地址映射策略。由于段的大小可变，所以还需要进行边界检查。分段策略能支持更强大的保护和地址空间的共享，

缺页带来的代价很大，设计人员需要优化页的放置来降低缺页失效概率。
全相联的困难在于项的定位，而在这里采用的是页表的方式来进行索引，辅助定位。
操作系统并不保存整个页表，而是简单地载入页表寄存器来指向它想要激活的进程的页表。

由于无法提前获知存储器中某一页什么时候会被替换出去，因此操作系统通常会在创建进程时为所有页面在闪存或磁盘上创建空间——交换区。

完全准确的执行 LRU 算法的代价过高（每次存储器访问时都需要更新数据结构），故大多数操作系统通过跟踪哪些页最近被使用和哪些页最近没被使用来近似实现 LRU 算法。如 RISC-V 中提供了一个引用位，当一页被使用的时候该页置位，同时操作系统定期将引用位清零。

简要页表占用的空间：使用界限寄存器，限制给定进程的页表大小。使用反向页表，通过对虚拟地址应用哈希函数来进行查找。对页表进行再分页，即将页表保存在虚拟地址空间中，但需要解决无止境的缺页失效等问题，通常的办法是，将所有页表放置在操作系统的地址空间中，并至少将操作系统的一些页表放置在物理地址空间中且总是存在于主存中。多级页表，允许以稀疏的方式访问地址空间，缺点是地址转换过程复杂。

虚拟存储使用写回策略。磁盘传输的时间小于其访问时间，故将整个页复制回磁盘的效率高于将单个字写回。

Cache 一致性问题

实现 cache 一致性的基本方案：迁移（数据项可以移动到本地 cache 并以透明的方式被使用。迁移减少了访问远程分配的共享数据项的延迟，也减少了共享存储器的带宽需求），复制（当同时读取共享数据时，cache 会在本地 cache 中创建数据项的副本。复制减少了读取共享数据项的访问延迟与争用）。

最常用的 cache 一致性协议是监听。cache 中保留数据块副本和该数据块的共享方式（但不集中保留状态），cache 通过广播媒介（总线或网络）访问，并且所有的 cache 控制器可以监听媒介，以确定是否有总线或交换机访问所需的数据块的副本。
